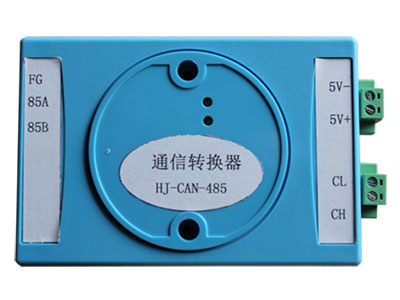

產品型號：HJ-CAN-485

功能 ：

HJ-CAN-485通訊轉換器完成通訊協議(CANBUS轉RS485)的轉換，采用CANBUS通訊方式，通過電纜遠距離傳輸數據信息，使通訊距離最大為2公里；一般安裝在氣體滅火控制器的機箱內，在如下的情況使用：

HJ600C氣體滅火控制器與HJ9100、HJ9000或HJ500A型火災報警控制器進行CAN總線的聯接時，一個HJ-CAN-485通訊換器最多可連接16臺HJ600C氣體滅火控制器，HJ-CAN-485通訊轉換器加裝在HJ600C氣體滅火控制器上。

HJ-CAN-485通訊轉換器采用單片機技術和表面安裝工藝，自帶光電隔離模塊，在控制電路和CANBUS電路之間實現完全電氣隔離。工作電源可由設備上提供，也可單獨外接。產品內部使用了隔離電源模塊，信號和電源都采取了隔離；HJ-CAN-485通訊轉換器還采用防雷設計，每線提供600w的抗雷擊承受力；這樣的保險設計，使HJ-CAN-485通訊轉換器具有很強的抗干擾能力和安全性。，大大提高了系統在惡劣環境中使用的可靠性。安置的二個狀態指示燈:一個指示CAN總線狀態，一個指示RS584總線狀態。

技術指標

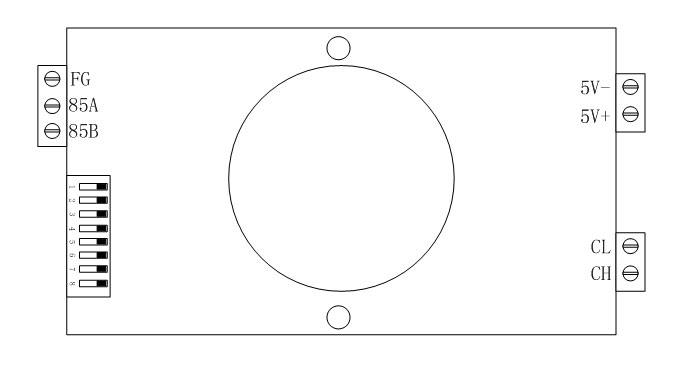

接線說明

* 85A、85B、FG：連接HJ600C氣體滅火控制器外部RS485總線。
* 5V+、5V-：通訊轉換器供電端子。
* CH、CL：連接HJ500A、HJ9000或HJ9100等控制器內部CAN總線。
撥碼設置
通訊轉換器設有一個8位指撥開關，每位拔碼位于“ON”時為有效。
* 1-4位依次對應的位權為1、2、4、8，設置范圍為0-15，應與通訊轉換器連接的HJ600C中最大的主機編號對應。
* 5-8位依次對應的位權為1、2、4、8，設置范圍為0-15，作為HJ600C接入聯動型火災控制器中映射的控制盤編號。
布線要求
* 通訊轉換器應安裝在聯動型火災報警控制器側，其5V電源可由火災報警控制器提供。
* 連接通訊轉換器的CAN總線和RS485總線均應采用雙絞線，且導線截面積應≥1.0mm²。
* RS485通訊總線長度應≤1200米。
