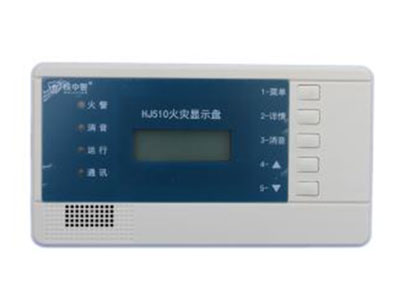

產品型號：HJ510

產品特點：

我公司新一代兩線制火災顯示盤。采用中文液晶顯示方式，掛接在我公司火災報警控制器回路線上，通過兩總線與控制器進行實時通訊，以顯示其所在樓層或防火分區內總線負載的火警信息，并設有相應的聲、光指示。

采用壁掛式結構，體積小，安裝簡便。

采用總線供電，總線即通訊又供電，功耗低，安裝方便。

分段設置顯示范圍，可跨回路顯示，使用靈活、方便。

顯示盤占回路總線地址，在與本公司控制器連接時編址范圍：0-255。

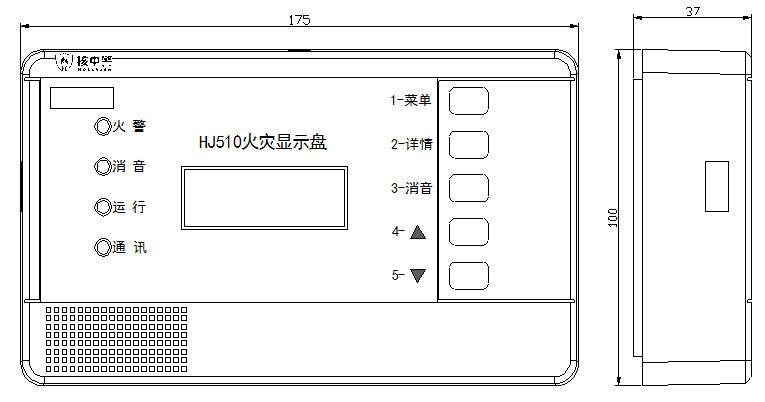

外形尺寸：

工作原理：

HJ510采用強抗干擾HDSC單片機設計，總線供電，通過兩總線與控制器進行實時通訊及供電，顯示其監視范圍內的火災報警信息，顯示信息包括負載的回路號、地址號和中文地址等詳細信息，同時發出相應的聲、光指示；受檢于控制器，當脫離總線后控制器將報出故障。

技術特性：

* 工作電壓：DC24V
* 工作電流：總線工作電流≤7mA
* 使用環境：溫度：-10℃～+50℃    相對濕度：≤95%（不凝露）
* 顯示容量： 火警信息：200條
* 外形尺寸：長175 mm × 寬100 mm × 厚37mm

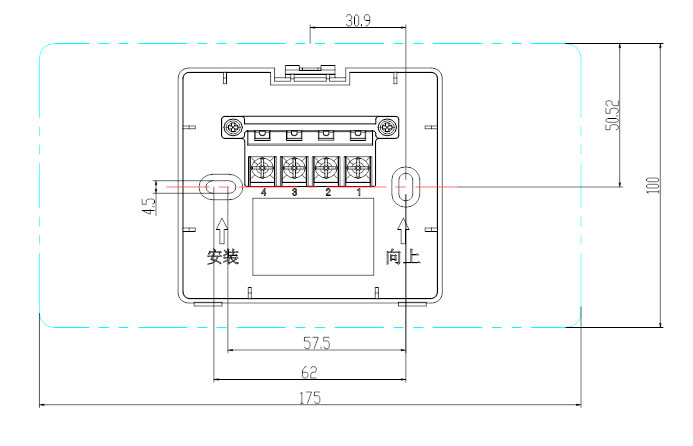

* 安裝孔距：57.5mm~62mm
* 執行標準：GB 17429-2011
* 安裝方法：底座安裝時需預留足夠HJ510安裝空間。底座固定好后，“3”、“4”端子連接控制器總線，然后將HJ510垂直安裝在底座上，確保與底座卡緊到位。
