產品名稱：JTW-A2-HJ230型

性能特點：

JTW-A2-HJ230型點型感溫火災探測器（A2），是利用熱敏元件對溫度的敏感性來檢測環境溫度，內置單片機固化高可靠火災判斷程序并采用特殊工藝進行處理工作穩定可靠。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等一般工業與民用建筑場所。

主要特點如下：

*采用高精度熱敏元件，可準確快速探測環境溫度變化。
*無極性二總線，采用電子編碼（地址范圍0－255號），安裝、調試簡便可靠。
*采用先進的表面（SMT）貼裝工藝制作。

結構特征與工作原理：

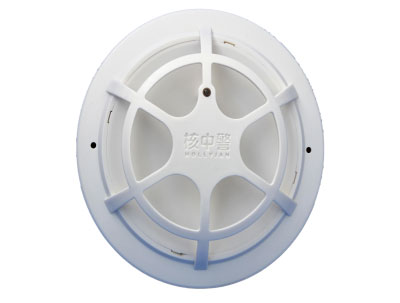

* 探測器外形

* 工作原理

  探測器是利用熱敏元件對溫度的敏感性來探測火災，當外接溫度升高時，熱敏元件的阻值隨溫度變化，當溫度上升速度達到報警升溫速率時，探測器點亮火警確認燈，同時將火警信息上傳至火災報警控制器。

技術特性：

* 工作電壓：20－28V (DC)
* 工作電流：監控電流≤0.45mA      報警電流≤0.8mA
* 編碼方式：電子編碼（編碼范圍為0～255）
* 報警類別：A2
* 使用環境：溫度：-10℃～+50℃     相對濕度≤95% (不凝露)

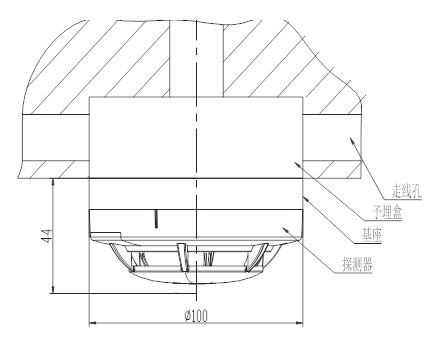

* 外形尺寸： ∮100mm  高：44mm（含底座）
* 重量：85g（含底座）
* 執行標準：GB 4716-2005

安裝與布線：

* 安裝方法：

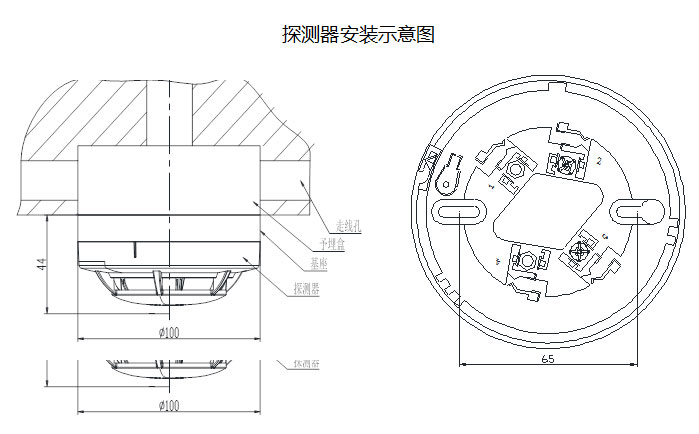

探測器底座示意圖如圖6所示。底座上有2個導體片，片上帶接線端子。穿線管內的探測器總線分別接在2和3兩個接線端子上（不分極性）。待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線方式：探測器二總線宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設。
