產品名稱：HJ430型

性能特點：

HJ430輸入/輸出模塊（以下簡稱HJ430）。主要用于控制各種一次動作的消防聯動設備的啟動等操作，如：排煙閥、送風閥等非持續供電的現場消防設備；還可對設備狀態進行監測，將設備狀態上傳至控制器。

* 用插拔式結構設計，安裝簡單方便；外表美觀、大方。
* 無極性二總線制負載,無需外接消防聯動電源。
* 采用電子編碼（地址范圍0－255號），可與其它類型負載混合編址。

結構特征與工作原理：

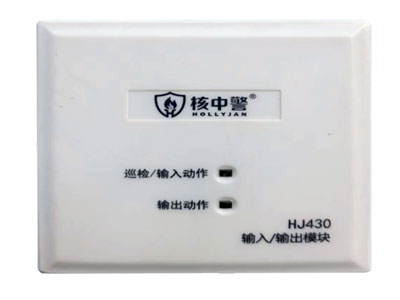

* HJ430的外形示意圖

* 工作原理

HJ430內置高性能MCU，通過高精度A/D實時監測輸出線路和反饋輸入線路。HJ430接收到火災報警控制器的啟動命令后，繼電器吸合輸出，點亮動作指示燈。HJ430接收到設備傳來的反饋信號后，將該信息傳到消防聯動控制器，并點亮反饋指示燈。

技術特性:

* 工作電壓：20－28V (DC)
* 工作電流：監控電流≤0.5mA       啟動電流≤1.5mA
* 輸出方式：電壓脈沖
* 使用環境：溫度：-10℃～+50℃    相對濕度≤95%(不凝露)
* 外形尺寸：85mm×85mm×35mm（含底座）
* 重量：110克（含底座）
* 執行標準：GB 16806-2006

安裝與布線:

* 安裝前應首先檢查外殼是否完好無損，標識是否齊全。
* 安裝時從底殼的進線孔中穿入電纜并接在相應端子上，再插好HJ430即可，安裝好HJ430。

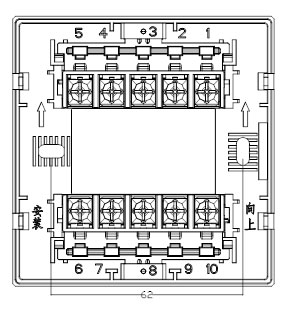

底座安裝示意圖

“2”、“3”：信號線，接回路總線，無極性。
“4”、“5”：接無源常開反饋信號。
“8”、“9”：接現場被控設備，“9”為正極，“8”為負極。
* 布線要求：信號總線須使用RVS 雙絞線，且截面積應≧1.0mm2 。

警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

注意事項:

* “4”、“5”接線端子必須接現場設備的無源常開結點。
* “8”、“9”接線端子接現場設備，不可接入有源設備。
*  HJ430為脈沖輸出，不可用于控制電磁閥、繼電器等需持續供電的現場設備。
