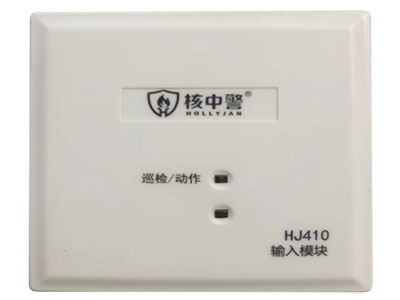

產品型號：HJ410型

性能特點：

HJ410輸入模塊（以下簡稱HJ410）。用于接收現場開關量信號，并將反饋信息傳回火災報警控制器。用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及熔斷式防火閥以及繼電器輸出的防盜報警器等設備的輸出開關信號。這些設備動作后，輸出的動作信號可通過HJ410傳至消防聯動控制器。

* 采用插拔式結構，結構新穎，外觀大方。
*采用先進的表面（SMT）貼裝工藝制作。
*無極性二總線制負載。
*采用電子編碼，編碼范圍為0～255。

結構特征與工作原理：

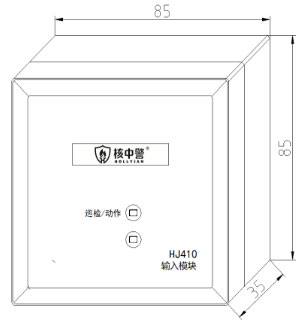

* HJ410的外形示意圖

* 工作原理

HJ410內置高性能MCU，對輸入信號的邏輯狀態進行判斷，并對該邏輯狀態進行處理，分別以正常、動作、故障三種形式傳給消防聯動控制器。

技術特性：

* 工作電壓：20－28V (DC)
* 工作電流：≤0.7mA
* 動作指示燈：紅色（巡檢時不亮，接收到報警信號后常亮）
* 使用環境：溫度：-10℃～+50℃    相對濕度≤95%（不凝露）
* 外形尺寸：85mm×85mm×35mm （含底座）
* 重量:100克(含底座)
* 執行標準：GB 16806-2006

安裝與布線：

* 安裝前應首先檢查外殼是否完好無損，標識是否齊全。

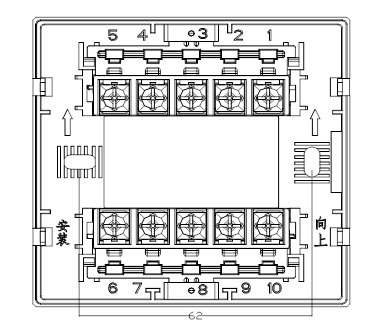

* 安裝時，從底殼的進線孔中穿入電纜并接在相應端子上，再插好HJ410即可，安裝好HJ410，HJ410底殼安裝示意圖如圖14所示。

端子說明：

2、3：無極性信號二總線接線端子。
8、9：用來接現場設備的無源常開接點。當輸出端所接設備短路時，向控制器發出報警信息。
* 布線要求：L1、L2可選用截面積不小于1.0mm2的RVS雙絞線。
警告：安裝設備之前，請切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

注意事項：

* HJ410的8、9接線端子必須接現場設備的無源常開結點。
