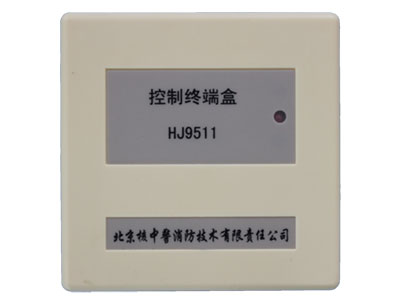

產品名稱：HJ9511型

概述:

HJ9511型氣體滅火終端盒（以下簡稱終端盒）是HJ600B型氣體滅火控制裝置的重要部件，應用時與氣體滅火設備的啟動電磁閥和壓力開關進行連接?？赏瓿蓪怏w滅火啟動、反饋和線路檢測

主要技術指標:

結構特征及工作原理:

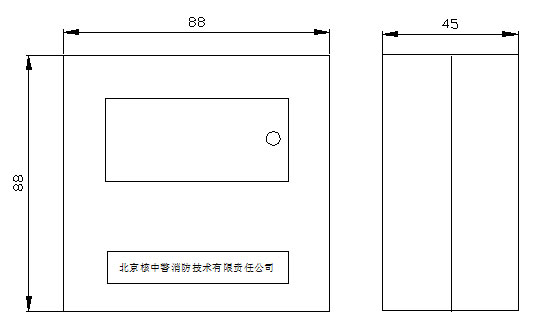

終端盒的外形示意圖

工作原理：

終端盒輸入端與HJ600B單元板的滅火介質控制端連接，輸出端直接連接現(xiàn)場滅火介質。接收到單元板的啟動信號后，直接啟動輸出控制滅火介質，并點亮啟動燈，同時將滅火介質的反饋信號實時回傳給氣滅單元板。

安裝與布線:

安裝前應首先檢查外殼是否完好無損，標識是否齊全。
安裝時從底殼的進線孔中穿入電纜并接在相應端子上，再插好HJ9511即可。

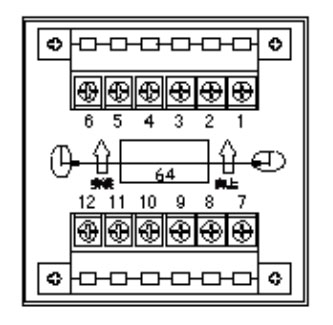

HJ9511底殼安裝示意圖

接線端子說明：

GP IN+：接氣體滅火控制器相應端子“鋼瓶+”；
GP IN-：接氣體滅火控制器相應端子“鋼瓶-”；
HD IN+：接氣體滅火控制器相應端子“反饋+”；
HD IN-：接氣體滅火控制器相應端子“反饋-”；
GP OUT+：接鋼瓶電磁閥等滅火介質啟動正端；
GP OUT-：接鋼瓶電磁閥等滅火介質啟動負端；
HD OUT+：接鋼瓶電磁閥等滅火介質反饋端；
HD OUT-：接鋼瓶電磁閥等滅火介質反饋端；
NC：氣體滅火啟動命令無源觸點輸出常閉端子（容量5A/DC30V)
C：氣體滅火啟動命令無源觸點輸出公共端子
NO：氣體滅火啟動命令無源觸點輸出常開端子（容量(5A/DC30V)

布線要求：

所有線可選用截面積≥1.0的BVR線。
測試

1. 動氣體滅火相應單元輸出，終端盒GP OUT+和OUT-有啟動電壓輸出;NC和C斷開；NO和C短路。
2. 短接終端盒HD OUT+和OUT-，相應氣體滅火單元應接收到反饋信號。
